Ресивер воздушный РГ 110/16

Ресивер воздушный РГ 110/16

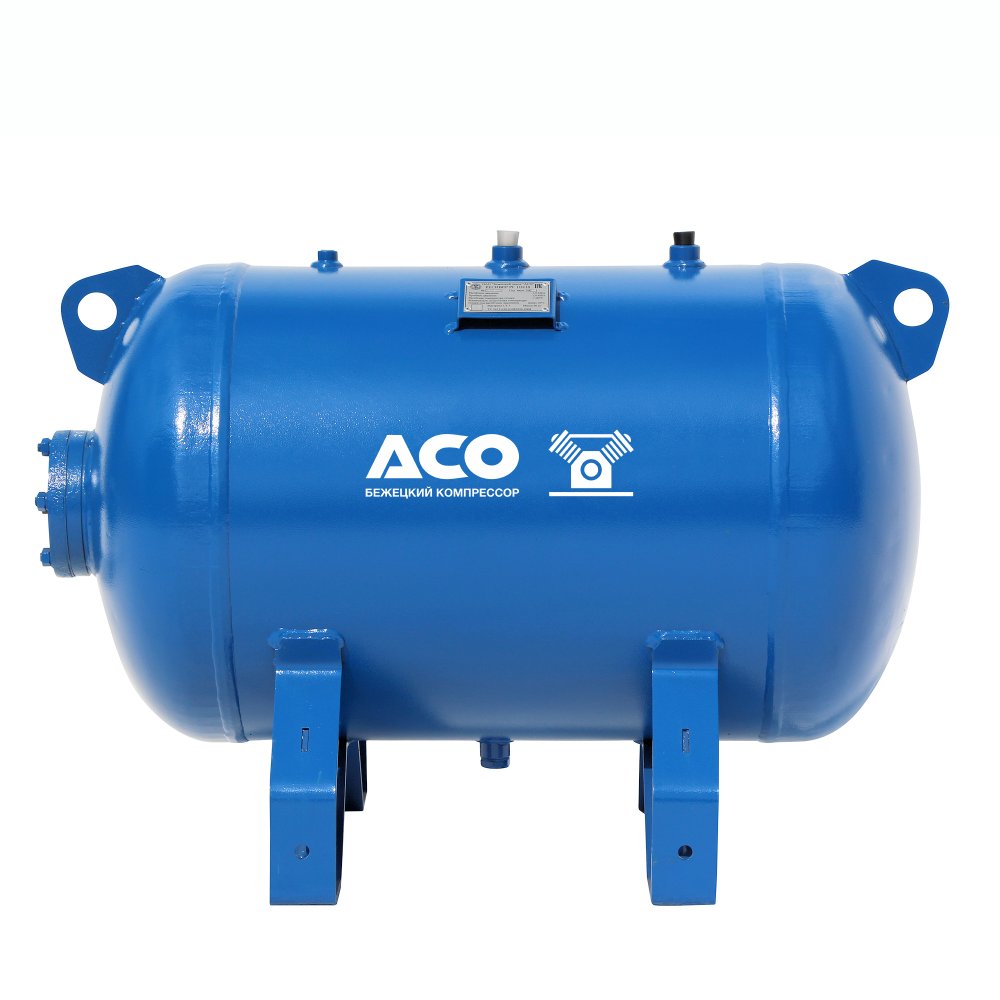

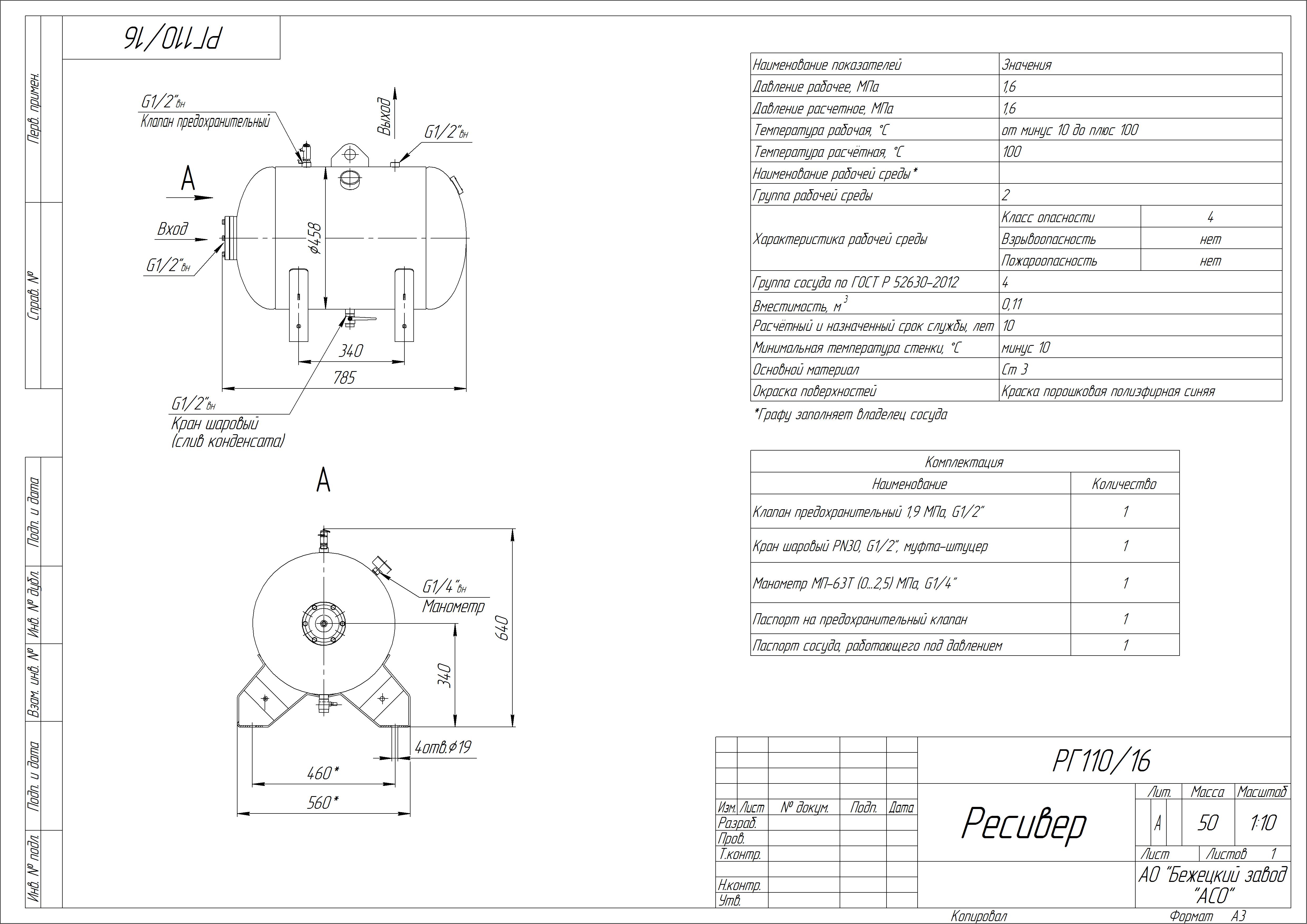

Ресивер горизонтальный воздушный РГ 110/16 Бежецкого завода АСО объемом 110 л рассчитан на эксплуатацию при максимальном рабочем давлении 16 атм при температуре от + 5 до + 100 °C, изготовлен из стали Ст3пс с толщиной стенки обечайки 5 мм и толщиной днища 5 мм. Габариты 82 х 56 х 67 см, масса 50 кг. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 10. Принцип работы Сжатый воздух поступает в ресивер от компрессора по воздухопроводу через специально оборудованное отверстие. Попав внутрь, сжатый воздух расширяется, изменение скорости потока приводит к охлаждению воздуха и выделению капельной влаги и масла. Присутствие капельной влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Полученный конденсат сливают через сливную пробку. Основные функции ресивера РГ 110/16: - накопление и хранение используемого в технологическом процессе сжатого воздуха; - стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе; - обеспечение работы компрессора в оптимальном для него режиме; - уменьшение числа перепусков компрессора; - сбор конденсата и его отвод через пробку для слива; - охлаждение сжатого воздуха в системе. Условия эксплуатации - высота над уровнем моря не более 1000м; - температура окружающей среды от 253К (минус 20°С) до 313К (+40°С); - относительная влажность воздуха не более 80% при 298К (+25°С) Климатическое исполнение «УХЛ» категория изделия 3.1 по ГОСТ 15150-69. Ресивер предназначен для эксплуатации в районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале. При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП). Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.  Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.  Стандартная схема пневмосистемы на предприятии включает установку воздушного ресивера, магистрального фильтра, осушителя воздуха, редуктора давления. В каталоге продукции вы сможете подобрать необходимые комплектующие для монтажа пневмосистемы. На нашем сайте представлен широкий выбор воздушных ресиверов объёмом от 10 до 900 литров для сжатого воздуха давлением до 25 атм. В разделе Техническая документация представлены: Каталог продукции завода Каталоги запасных частей Паспорта компрессоров Каталоги сборочных узлов Наиболее часто заказываемые запасные части к компрессорам
